Адаптер рулевого управления TwineR v6 CAN
(для цифровой шины CAN)
(для цифровой шины CAN)
Рекомендуемая розничная цена 6500р.
Компания InCar г. Екатеринбург
Разработка и производство электроники
+7 (912) 653-76-84
e-mail: info@ic96.ru
Заказать звонок
+7 (912) 653-76-84
Компания InCar
Сайт техподдержки по адаптеру рулевого управления TwineR v6 CAN
Сайт техподдержки по адаптеру рулевого управления TwineR v6 CAN
Настройка через USB при помощи
сервисной программы
сервисной программы
Совместимость с основными производителями автомагнитол
Быстрая настройка и установка
Российская разработка.
Сделано в России
Сделано в России
Основные преимущества адаптера:
Компактные размеры

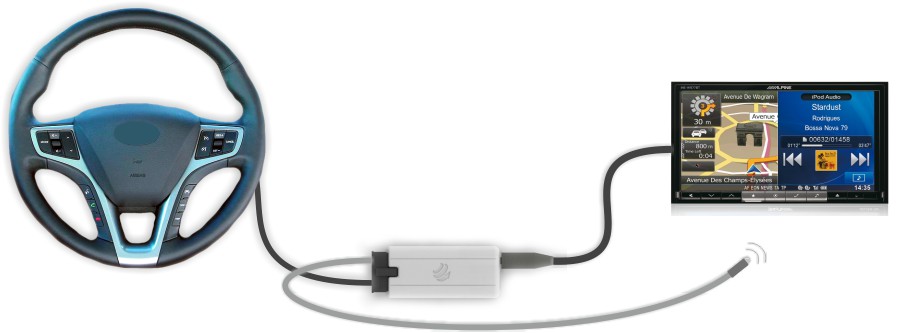

Принцип работы:
Руль с кнопками управления магнитолой

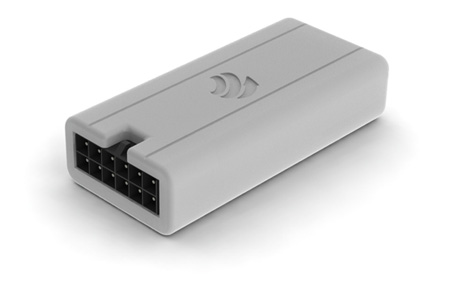

Адаптер Twiner v6 CAN
Нештатная автомагнитола
Управление через провод "мини-джек"
Управление через ИК-провод
(имитация пульта)
(имитация пульта)
Адаптер совместим с автомобилями использующих CAN шину для кнопок управления (MERSEDES, VW, AUDI, BMW, OPEL и т.д.)
Адаптер может быть установлен на следующие марки автомобилей* и автомагнитол:
Адаптер может быть установлен на следующие марки автомобилей* и автомагнитол:
Автомобили:
VW, SKODA, AUDI, MERCEDES, BMW,
PEUGEOT, CITROEN, RENAULT, OPEL,
Автомагнитолы:
PIONEER, ALPINE, JVC, KENWOOD,
CLARION, SONY, PROLOGY, MYSTERY,
SUPRA, PHILIPS
*Список автомобилей включает марки к которым можно подключить адаптер, но для каждой модели или модельного ряда необходимо создать специальную прошивку.
Для этого нужно посетить установочный центр наших партнеров на требуемом автомобиле , либо вызвать нашего специалиста для подключения к автомобилю и снятия необходимой информации с CAN шины.
Для этого нужно посетить установочный центр наших партнеров на требуемом автомобиле , либо вызвать нашего специалиста для подключения к автомобилю и снятия необходимой информации с CAN шины.

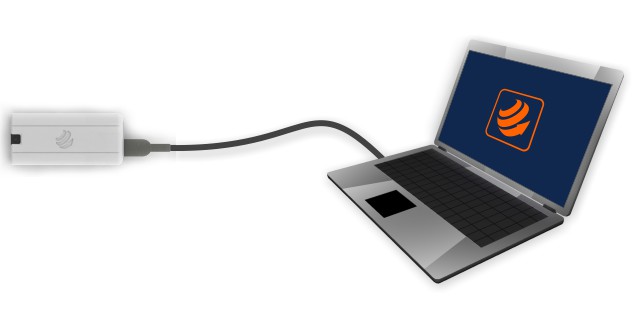

Для настройки, подключите адаптер к компьютеру через кабель mini-USB (приобреается отдельно)
Настройка адаптера, подключение к ПК:
Совместимые ОС:
Windows XP
Windows 7
Windows XP
Windows 7
Скачайте установочный файл драйвера и сервисной программы:
Установка сервисной программы:
Настройка адаптера (перепрошивка и выбор марки автомагнитолы):
Подключение к автомобилю:
Для установки адаптера нужно подключить пять проводов :
4) CAN H -провод цифровой шины CAN-BUS. Подключается к разъему штатной автомагнитолы
5) CAN L -провод цифровой шины CAN-BUS. Подключается к разъему штатной автомагнитолы
5) CAN L -провод цифровой шины CAN-BUS. Подключается к разъему штатной автомагнитолы
1) +12В -постоянное напряжение 12 Вольт
("плюс" аккумулятора)
2) GND -масса автомобиля
("минус" аккумулятора)
3) REM -провод для реализации сигнала АСС. Подключается к магнитоле (вход ACC).
("плюс" аккумулятора)
2) GND -масса автомобиля
("минус" аккумулятора)
3) REM -провод для реализации сигнала АСС. Подключается к магнитоле (вход ACC).

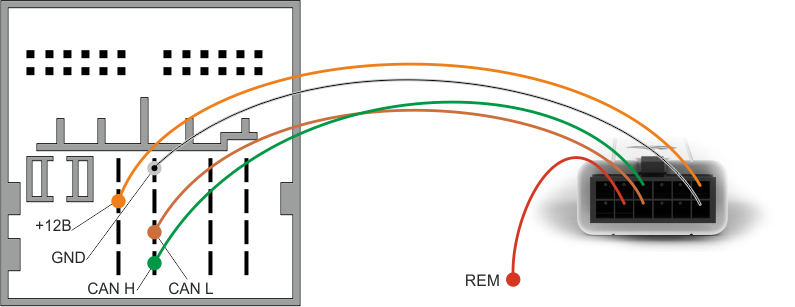

Пример подключения к разъему автомобиля Volkswagen :
Точки подключения к штатным разъемам автомобилей
и назначение выводов указаны в инструкции к адаптеру
и назначение выводов указаны в инструкции к адаптеру
Подключение к автомагнитоле:

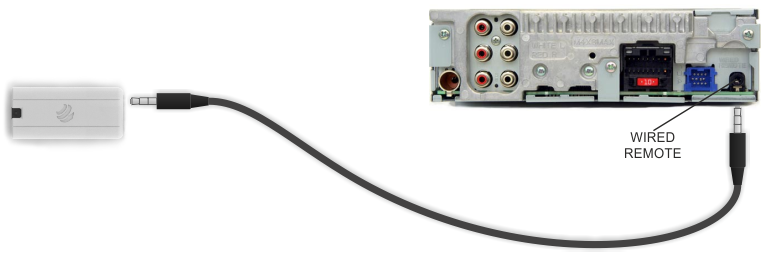

Вариант подключения через кабель "мини-джек".
Подходит для магнитол с входом для проводного управления (REM CONT, WIRED REMOTE)
Применим для магнитол PIONEER, ALPINE, JVC, KENWOOD, CLARION, SONY
Подходит для магнитол с входом для проводного управления (REM CONT, WIRED REMOTE)
Применим для магнитол PIONEER, ALPINE, JVC, KENWOOD, CLARION, SONY
Кабель "мини-джек" 3.5мм

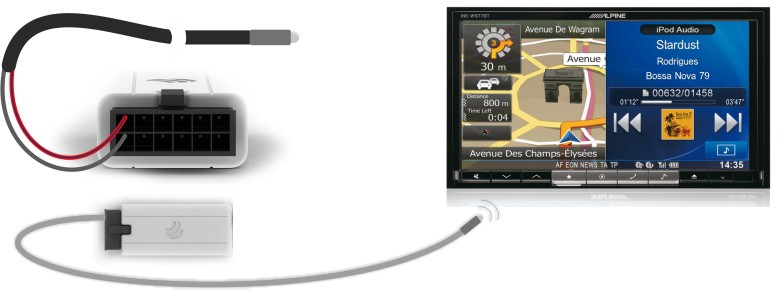

При подключении через "ИК"-кабель рекомендуемое место установки излучающего светодиода- плафон освещения передних пассажиров.
ИК-приемник
Излучающий ИК диод
Вариант подключения через "ИК"-кабель. Подходит для всех магнитол с инфракрасным приемником для пульта дистанционного управления
